工作原理

电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上，工作时，将检测到皮带上的物料重量送入称重仪表，同时由测速传感器皮带输送机的速度信号也送入称重仪表，仪表将速度信号与称重信号进行积分处理，得到瞬时流量及累计量。速度传感器直接连在大直径测速滚筒上， 提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别体显示出来。

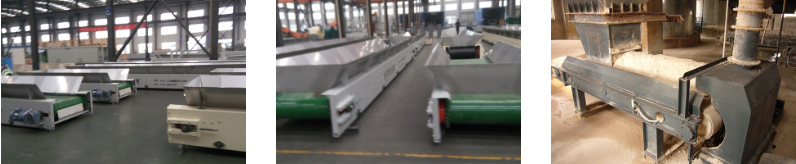

应用现场
